ShaderToy学习记录

2019-07-26

https://www.youtube.com/watch?v=u5HAYVHsasc&t=488s Shadertoy for absolute beginners
https://www.youtube.com/watch?v=PGtv-dBi2wE 3D ray marching

[光线追踪介绍](http://An Overview of the Ray-Tracing Rendering Technique)

ShaderToy 学习（一）圆形

2019-07-25

https://www.shadertoy.com/view/3tXSDB

//输入参数(当前点位置，中心点位置，点的半径，颜色，与背景过渡的平滑值)
vec4 cicle(vec2 pos,vec2 center,float radius,vec3 col,float antialias){
//求圆心距离
float d = length(pos - center) - radius;
//smoothstep(a,b,t)函数 t<a return a, t>b return b
float t = smoothstep(0.0, antialias, d);
return vec4(col, 1.0-t);
}
void mainImage(out vec4 fragColor, in vec2 fragCoord )
{
//获取点的位置
//iResolution为屏幕的分辨率
//fragCoord为当前点的位置原点是左下角
//返回的uv是以屏幕中心为原点
vec2 uv =(2.0 * fragCoord.xy - iResolution.xy) / iResolution.y;
//中心点
vec2 point1 = vec2(0,0);
//圆的颜色
vec3 color=vec3(0.3,1,0);
// layer1 cos函数
vec3 temp = 0.5 + 0.5*cos(iTime+uv.xyx+vec3(0,2,4));
vec4 layer1= vec4(temp,1);
//layer2 平滑的圆
vec4 layer2 = cicle(uv,point1,0.8,color,0.01);
// 输出像素
fragColor = mix(layer1, layer2, layer2.a);
}

上面代码中，首先重点介绍一下 smoothstep 函数及其在当前例子中的应用。

参考该博客的图可知，当d小于0.0时，返回0；大于antialias时，返回1；在两者之间时，返回一个过渡平滑的值；在本例中，d指的是，该点与中心点的距离减去圆的半径，所以smoothstep可以用来平滑分界线，如果不想平滑的话，可以使用step方法来直接确定颜色值。

mix为线性插值，第三个参数为插值的比例

其中关于变量的解释：

// 屏幕的尺寸
#define iResolution _ScreenParams
// 屏幕中的坐标，以pixel为单位
#define gl_FragCoord ((_iParam.srcPos.xy/_iParam.srcPos.w)*_ScreenParams.xy)

难懂的是gl_FragCoord的定义。(_iParam.srcPos.xy/_iParam.srcPos.w)将得到在屏幕中归一化后的屏幕位置，即返回分量范围在(0, 1)的屏幕横纵坐标值。屏幕的左下角值为(0, 0)，右上角值为(1, 1)。然后再乘以屏幕的长款像素值，就得到了该fragment对应的屏幕像素位置。这是我们后面计算的基础。

作者：妈妈说女孩子要自立自强
来源：CSDN
原文：https://blog.csdn.net/candycat1992/article/details/44244549

展开全文 >>

《OpenGL着色语言》光源学习（三） – 聚光灯

2019-07-16

学习自：《OpenGL 着色语言》

void SpotLight(in int i,
in vec3 eye,
in vec3 ecPosition3,
in vec3 normal,
inout vec4 ambient,
inout vec4 diffuse,
inout vec4 specular
) {
float nDotVP;
float nDotHV;
float pf;
float spotDot; // 聚光灯间的角度的余弦
float spotAttenuation; // 聚光灯衰减因子
float attenuation; // 计算衰减因子
float d; // 从表面到光源的距离
vec3 VP; // 从表面到光的位置的距离
vec3 halfVector; // 最亮位置的方向

// 计算从表面到光的位置的矢量
VP = vec3(gl\_LightSource\[i\].position) - ecPosition;

// 计算表面与光的位置之间的距离
d = light(VP);

// 规格化从表面到光的位置的矢量
VP = normalize(VP);

// 计算衰减
attenuation = 1.0 / (gl\_LightSource\[i\].constantAttenuation +
                     gl\_LightSource\[i\].linearAttenuation \* d +
                     gl\_LightSource\[i\].quadraticAttenuation \* d \* d);

// 查看表面上的点是否位于光照锥形之内
spotDot = dot(-VP, gl\_LightSource\[i\].spotDirection);

if (spotDot < gl\_LightSource\[i\].spotCosCutoff) {
    spotAttenuation = 0.0;  // 光照没有影响
} else {
    spotAttenuation = pow(spotDot, gl\_LightSource\[i\].spotExponent);
}

// 结合聚光灯和距离衰减的效果
attenuation \*= spotAttenuation;

halfVector = normalize(VP + eye);

nDotVP = max(0.0, dot(normal, VP));
nDotHV = max(0.0, dot(normal, halfVector));

if (nDotVP == 0.0) {
    pf = 0.0f;
} else {
    pf = pow(nDotHV, gl\_FrontMaterial.shininess);
}

ambient += gl\_LightSource\[i\].ambient;
diffuse += gl\_LightSource\[i\].diffuse \* nDotVP \* attenuation;
specular += gl\_LightSource\[i\].specular \* pf \* attenuation;

}

展开全文 >>

《OpenGL着色语言》光源学习（二） – 点光源

2019-07-16

学习自：《OpenGL 着色语言》

void PointLight(in int i,
in vec3 eye,
in vec3 ecPosition3,
in vec3 normal,
inout vec4 ambient,
inout vec4 diffuse,
inout vec4 specular
) {
float nDotVP; // normal . light direction
float nDotHV; // normal . light half Vector
float pf; // 幂的因子
float attenuation; // 所计算的衰减因子
float d; // 从表面到光源的距离
vec3 VP; // 从表面到光的位置的距离
vec3 halfVector; // 最靓位置的方向

// 计算从表面到光的位置的矢量
VP = vec3 (gl\_LightSource\[i\].position) - ecPosition3;

// 计算表面和光的位置之间的距离
d = light(VP);

// 规格化从表面到光的位置的矢量
VP = normalize(VP);

// 计算衰减
attenuation = 1.0 / (
    gl\_LightSource\[i\].constantAttenuation +
    gl\_LightSource\[i\].linearAttenuation \* d +
    gl\_LightSource\[i\].quadraticAttenuation \* d \* d
);
halfVector = normalize(VP + eye);

nDotVP = max(0.0, dot(normal, VP));
nDotHV = max(0.0, dot(normal, halfVector));

if (nDotVP == 0.0) {
    pf = 0.0;
} else {
    pf = pow(nDotHV, gl\_FrontMaterial.shininess);
}

ambient += gl\_LightSource\[i\].ambient;
diffuse += gl\_LightSource\[i\].diffuse \* nDotVP \* attenuation;
specular += gl\_LightSource\[i\].specular \* pf \* attenuation;

}

展开全文 >>

《OpenGL着色语言》光源学习（一） - 定向光源

2019-07-16

学习自：《OpenGL 着色语言》

// 定向光源的计算
void DirectionLight(in int i,
in vec3 normal,
inout vec4 diffuse,
inout vec4 specular) {
float nDotVP; // normal . light direction
float nDotHV; // normal . light half vector
float pf; // 幂的因子

nDotVP = max(0.0, dot(normal, vec3(gl\_LightSource\[i\].position)));
// halfVector存储的是 每个点的光方向矢量
nDotHV = max(0.0, dot(normal, vec3(gl\_LightSource\[i\].halfVector)));

if (nDotVP == 0.0) {
    pf = 0.0;
} else {
    pf = pow(nDotHV, gl\_FrontMaterial.shininess);
}
ambient += gl\_LightSource\[i\].ambient;
diffuse += gl\_LightSource\[i\].diffuse \* nDotVP;
specular += gl\_LightSource\[i\].specular \* pf;

}

场景中的每一个点，都可以使用一个单独的光方向矢量，对于每一个光源i，可以事先计算这个方向矢量，并将其存储在gl_LightSource[i].halfVector中。

上面程序中会计算表面法线与光的方向之间的角度的余弦，以及表面法线与光的方向和查看方向的半角之间的角度的余弦。

展开全文 >>

《OpenGL着色语言》光源学习（零）

2019-07-15

点乘

设两组向量

$latex a = (a_{1}, a_{2}, … a_{n}) $
$latex b = (b_{1}, b_{2}, … b_{n}) $

a和b的点乘公式为

$latex a\cdot b = a_{1}b_{1} + a_{2}b_{2} + … + a_{n}b_{n} $

点乘几何意义 - 1. 点乘的几何意义可以用来表征或计算两个向量之间的家教，如果a和b为单位向量，那点乘的结果就是两个向量夹角的正弦值

$latex a\cdot b = \left | a \right | \left | b \right | cos \theta $

2. 点乘的结果还可以看做是第一个向量投影到第二个向量上（这里，向量的顺序是不重要的，点积运算是可交换的）

叉乘

设两组向量

$latex a = (x_{1}, y_{1}, z_{1}) $
$latex b = (x_{2}, y_{2}, z_{2}) $

a和b的叉乘公式为

$latex a \times b = \begin{bmatrix}
x_{1}\\
y_{1}\\
z_{1}
\end{bmatrix}\times \begin{bmatrix}
x_{1}\\
y_{1}\\
z_{1}
\end{bmatrix} = \begin{bmatrix}
y_{1}z_{2} - z_{1}y_{2} \\
z_{1}x_{2} - x_{1}z_{2} \\
x_{1}y_{2} - y_{1}x_{2}
\end{bmatrix} $

叉乘几何意义 - 叉乘得到的向量垂直于原来的两个向量。

既然得到的是垂直两个向量的向量，那方向怎么算呢？

通过将a的头与b的尾相接，并检查从a到b是顺时针还是逆时针，能确定$latex a \times b $ 的方向。
在左手坐标系中，如果a和b呈顺时针，那么$latex a \times b $ 指向您，如果a和b呈逆时针， $latex a \times b $ 远离您。在右手坐标系中，恰好相反，如果a和b呈顺时针， $latex a \times b $ 远离您，如果a和b呈逆时针， $latex a \times b $ 指向您

展开全文 >>

llorix-one-lite

2019-07-15

.content-camefrom { border-radius: 8px!important; background-color:#e9e9e9!important; padding: 3px 30px !important; font-size: 14px!important; } .self-border-radius-5 { border-radius: 5px; } .white-split { margin: 0px; padding: 0px; text-align: center; line-height: 15px; font-size: 15px; color: #555; margin: 6px 0px 10px 0px; font-family:”Microsoft Yahei” !important; } .white-split:before { display: inline-block; content: “ “; height: 4px; width: 40%; border-top: 1px solid #aaa; margin-right: 8px; } .white-split:after { display: inline-block; content: “ “; height: 4px; width: 40%; border-top: 1px solid #aaa; margin-left: 8px; }

展开全文 >>

着色器优化相关

2019-07-15

本文内容来自《OpenGL 着色器语言》第八章

“在某些情况下，在顶点着色器中执行计算与在片元着色器中执行计算之间可能没有明显的区别，例如，对于雾化计算可能就是这种情况”

“考虑这个问题的一种方式是将快速变化的特征在片元着色器中实现，而将变化不那么快的特征在顶点着色器中实现。例如，漫反射光照效果在表面上变化缓慢，因此通常在顶点着色器中计算它可以获得足够的质量。”

展开全文 >>

Three.js着色器学习 - 跳动的心

2019-07-08

心形绘制

atan(x, y) - y/x的反正切，其返回值为[-pi, +pi]之间的一个数

atan(x, y): 在三角函数中，两个参数的函数，atan是正切函数的一个变种。对于任意不同时等于0的实参数x和y，atan(y,x)所表达的意思是坐标原点为起点，指向(y,x)的射线在坐标平面上与x轴正方向之间的角的角度度。当y>0时，射线与x轴正方向的所得的角的角度指的是x轴正方向绕逆时针方向到达射线旋转的角的角度；而当y<0时，射线与x轴正方向所得的角的角度指的是x轴正方向绕顺时针方向达到射线旋转的角的角度。

smoothstep(a, b, x) - 可以用来生成0到1的平滑过渡

返回值

条件

x < a < b 或 x > a > b

x < b < a 或 x > b > a

某个值

根据x在域 [a, b] (或者[b, a])中的位置, 返回某个在 [0, 1] 内的值

float smoothstep(float a, float b, float x)
{
float t = saturate((x - a)/(b - a));
return t*t*(3.0 - (2.0*t));
}
// saturate(x)的作用是如果x取值小于0，则返回值为0。
// 如果x取值大于1，则返回值为1。若x在0到1之间，则直接返回x的值

clamp(T x, float minValue, float mzxValue) - 返回的value介于A、B之间，若value小于min，返回min，若大于max，返回max

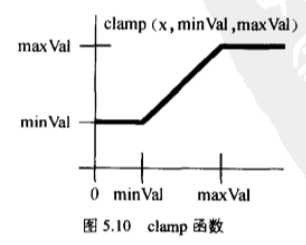

clamp函数

mod(T x, T y) - 取模，可以看作是取余数

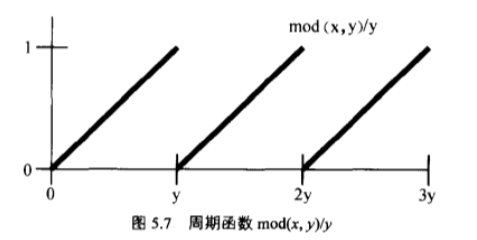

函数 mod(x, y)/y 的图像

mix(T x, T y, T a) - 返回 x * (1.0 - a) + y * a 结果就是 lerp 插值操作。

Three框架 body { margin: 0px; } div#canvas-frame { border: none; cursor: pointer; width: 100%; height: 600px; background-color: #EEEEEE; } uniform float time; varying vec2 vUv; uniform float testSize; void main( void ) { vec2 position = testSize + 2.0 * vUv; float red = abs( sin( position.x * position.y + time / 5.0 ) ); float green = abs( sin( position.x * position.y + time / 4.0 ) ); float blue = abs( sin( position.x * position.y + time / 3.0 ) ); gl_FragColor = vec4( red, green, blue, 1.0 ); } varying vec2 vUv; varying vec3 ps; void main() { vUv = uv; ps = position; vec4 mvPosition = modelViewMatrix * vec4( position, 1.0 ); gl_Position = projectionMatrix * mvPosition; } uniform float time; varying vec2 vUv; varying vec3 ps; uniform float testSize; // 跳动速度 float speed = 8.0; void main( void ) { vec2 p = 0.02 * ps.xy; p.y -= 0.3; //background color vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 * p.y) * (1.0 - 0.25 * length(p)); // animate float tt = mod(time, speed) / speed; float ss = pow(tt,.2) * 0.5 + 0.5; ss -= ss * 0.2 * sin(tt * 6.2831 * 3.0) * exp(-tt * 4.0); p *= vec2(0.5, 1.5) + ss * vec2(0.5, -0.5); // shape float a = atan(p.x, p.y)/3.141593; float r = length(p); float h = abs(a); float d = (13.0*h - 22.0*h*h + 10.0*h*h*h)/(6.0-5.0*h); // color float s = 1.0 - 0.5 * clamp(r/d, 0.0, 1.0); s = 0.75 + 0.75 * p.x; s *= 1.0 - 0.25 * r; s = 0.5 + 0.6 * s; s *= 0.5 + 0.5 * pow( 1.0 - clamp(r/d, 0.0, 1.0 ), 0.1 ); vec3 hcol = vec3(1.0,0.5 * r,0.3) * s; vec3 col = mix( bcol, hcol, smoothstep( -0.01, 0.01, d-r) ); gl_FragColor = vec4(col, 1.0 ); } var renderer; var clock; var uniforms1, zhuantouUniforms; var camera, mouseControls, guiControls; var scene; var light; var mesh, zhuantou; //几何物体 function initObject() { uniforms1 = { time: { value: 1.0 }, testSize: { value: -1.0 }, color: {value: new THREE.Vector3(0.2, 0.2, 0.2)} }; var params = uniforms1; // var geometry = new THREE.CylinderGeometry(100, 150, 400); var geometry = new THREE.CubeGeometry(100, 100, 1, 100); var material = new THREE.ShaderMaterial({ uniforms: params, vertexShader: document.getElementById(‘vertex_shader’).textContent, fragmentShader: document.getElementById(‘heart_fragment_shader’).textContent }); mesh = new THREE.Mesh(geometry, material); // mesh.position = new THREE.Vector3(-100, 0, 0); mesh.position.set(0, 0, 0); scene.add(mesh); } // 初始化调试工具 function initControl() { // 调用gui调试台 guiControls = new function() { this.testSize = -1.0; } // var gui = new dat.GUI(); // gui.add(guiControls, ‘testSize’, -2, 2); // 辅助线 // var axes = new THREE.AxisHelper(500); // scene.add(axes); } function controlUpdate() { var delta = clock.getDelta(); uniforms1.time.value += delta * 5; uniforms1.testSize.value = guiControls.testSize; } //初始化webgl function initThree() { width = document.getElementById(‘canvas-frame’).clientWidth; height = document.getElementById(‘canvas-frame’).clientHeight; renderer = new THREE.WebGLRenderer({ antialias: true }); renderer.setSize(width, height); document.getElementById(‘canvas-frame’).appendChild(renderer.domElement); renderer.setClearColor(0xFFFFFF, 1.0); clock = new THREE.Clock(); } //设置相机 function initCamera() { camera = new THREE.PerspectiveCamera(45, width / height, 1, 10000); camera.position.set(0, 0, 180); camera.up = new THREE.Vector3(0,1,0); camera.lookAt(0,0,0); } //初始化场景 function initScene() { mouseControls = new THREE.OrbitControls(camera, renderer.domElement); scene = new THREE.Scene(); } //设置化灯光 function initLight() { light = new THREE.AmbientLight(0xFF0000); light.position.set(100, 100, 200); scene.add(light); } //运行webgl function threeStart() { initThree(); initCamera(); initScene(); initLight(); initObject(); initControl(); animation(); } //设置动态场景 function animation() { mouseControls.update(); controlUpdate(); renderer.render(scene, camera); requestAnimationFrame(animation); }

最终代码

Three框架

<script id="fragment\_shader" type="x-shader/x-fragment">
    uniform float time;

    varying vec2 vUv;

    uniform float testSize;

    void main( void ) {

        vec2 position = testSize + 2.0 \* vUv;

        float red = abs( sin( position.x \* position.y + time / 5.0 ) );
        float green = abs( sin( position.x \* position.y + time / 4.0 ) );
        float blue = abs( sin( position.x \* position.y + time / 3.0 ) );
        gl\_FragColor = vec4( red, green, blue, 1.0 );

    }
</script>

<script id="vertex\_shader" type="x-shader/x-vertex">
    varying vec2 vUv;
    varying vec3 ps;

    void main()
    {
        vUv = uv;
        ps = position;

        vec4 mvPosition = modelViewMatrix \* vec4( position, 1.0 );
        gl\_Position = projectionMatrix \* mvPosition;
    }

</script>
<script id="heart\_fragment\_shader" type="x-shader/x-fragment">
    uniform float time;

    varying vec2 vUv;
    varying vec3 ps;

    uniform float testSize;

    // 跳动速度
    float speed = 8.0;

    void main( void ) {

        vec2 p = 0.02 \* ps.xy;
        p.y -= 0.3;

        //background color
        vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 \* p.y) \* (1.0 - 0.25 \* length(p));

        // animate
        float tt = mod(time, speed) / speed;
        float ss = pow(tt,.2) \* 0.5 + 0.5;
        ss -= ss \* 0.2 \* sin(tt \* 6.2831 \* 3.0) \* exp(-tt \* 4.0);
        p \*= vec2(0.5, 1.5) + ss \* vec2(0.5, -0.5);

        // shape
        float a = atan(p.x, p.y)/3.141593;
        float r = length(p);
        float h = abs(a);
        float d = (13.0\*h - 22.0\*h\*h + 10.0\*h\*h\*h)/(6.0-5.0\*h);

        // color
        float s = 1.0 - 0.5 \* clamp(r/d, 0.0, 1.0);
        s = 0.75 + 0.75 \* p.x;
        s \*= 1.0 - 0.25 \* r;
        s = 0.5 + 0.6 \* s;
        s \*= 0.5 + 0.5 \* pow( 1.0 - clamp(r/d, 0.0, 1.0 ), 0.1 );
        vec3 hcol = vec3(1.0,0.5 \* r,0.3) \* s;

        vec3 col = mix( bcol, hcol, smoothstep( -0.01, 0.01, d-r) );

        gl\_FragColor = vec4(col, 1.0 );
    }
</script>

<script>

    var renderer;
    var stats;
    var clock;
    var uniforms1, zhuantouUniforms;
    var camera, mouseControls, guiControls;
    var scene;
    var light;
    var mesh, zhuantou;

    //几何物体
    function initObject() {

        uniforms1 = {
            time: { value: 1.0 },
            testSize: { value: -1.0 },
            color: {value: new THREE.Vector3(0.2, 0.2, 0.2)}
        };

        var params = uniforms1;
        // var geometry = new THREE.CylinderGeometry(100, 150, 400);
        var geometry = new THREE.CubeGeometry(100, 100, 1, 100);
        var material = new THREE.ShaderMaterial({

            uniforms: params,
            vertexShader: document.getElementById('vertex\_shader').textContent,
            fragmentShader: document.getElementById('heart\_fragment\_shader').textContent

        });
        mesh = new THREE.Mesh(geometry, material);
        // mesh.position = new THREE.Vector3(-100, 0, 0);
        mesh.position.set(0, 0, 0);
        scene.add(mesh);

    }

    // 初始化调试工具
    function initControl() {
        // 调用gui调试台
        guiControls = new function() {
            this.testSize = -1.0;
        }
        var gui = new dat.GUI();
        gui.add(guiControls, 'testSize', -2, 2);

        // 辅助线
        // var axes = new THREE.AxisHelper(500);
        // scene.add(axes);
    }

    function controlUpdate() {
        var delta = clock.getDelta();
        uniforms1.time.value += delta \* 5;
        uniforms1.testSize.value = guiControls.testSize;
    }

    //初始化webgl
    function initThree() {
        width = document.getElementById('canvas-frame').clientWidth;
        height = document.getElementById('canvas-frame').clientHeight;
        renderer = new THREE.WebGLRenderer({
            antialias: true
        });

        renderer.setSize(width, height);
        document.getElementById('canvas-frame').appendChild(renderer.domElement);

        renderer.setClearColor(0xFFFFFF, 1.0);

        clock = new THREE.Clock();

        stats = new Stats();
        stats.domElement.style.position = 'absolute';
        stats.domElement.style.left = '0px';
        stats.domElement.style.top = '0px';
        document.getElementById('canvas-frame').appendChild(stats.domElement);
    }

    //设置相机
    function initCamera() {
        camera = new THREE.PerspectiveCamera(45, width / height, 1, 10000);
        camera.position.set(0, 0, 180);
        camera.up = new THREE.Vector3(0,1,0);

        camera.lookAt(0,0,0);
    }

    //初始化场景
    function initScene() {
        mouseControls = new THREE.OrbitControls(camera, renderer.domElement);

        scene = new THREE.Scene();
    }

    //设置化灯光
    function initLight() {
        light = new THREE.AmbientLight(0xFF0000);
        light.position.set(100, 100, 200);
        scene.add(light);
    }

    //运行webgl
    function threeStart() {
        initThree();
        initCamera();
        initScene();
        initLight();
        initObject();
        initControl();
        animation();
    }
    //设置动态场景
    function animation() {
        mouseControls.update();

        controlUpdate();

        renderer.render(scene, camera);
        requestAnimationFrame(animation);
        stats.update();
    }

</script>

展开全文 >>

Three.js 着色器中宏内容记录

2019-07-08

precision highp float;
precision highp int;
#define SHADER_NAME ShaderMaterial
#define VERTEX_TEXTURES
#define GAMMA_FACTOR 2
#define MAX_BONES 0
#define BONE_TEXTURE
uniform mat4 modelMatrix;
uniform mat4 modelViewMatrix;
uniform mat4 projectionMatrix;
uniform mat4 viewMatrix;
uniform mat3 normalMatrix;
uniform vec3 cameraPosition;
attribute vec3 position;
attribute vec3 normal;
attribute vec2 uv;
#ifdef USE_TANGENT
attribute vec4 tangent;
#endif
#ifdef USE_COLOR
attribute vec3 color;
#endif
#ifdef USE_MORPHTARGETS
attribute vec3 morphTarget0;
attribute vec3 morphTarget1;
attribute vec3 morphTarget2;
attribute vec3 morphTarget3;
#ifdef USE_MORPHNORMALS
attribute vec3 morphNormal0;
attribute vec3 morphNormal1;
attribute vec3 morphNormal2;
attribute vec3 morphNormal3;
#else
attribute vec3 morphTarget4;
attribute vec3 morphTarget5;
attribute vec3 morphTarget6;
attribute vec3 morphTarget7;
#endif
#endif
#ifdef USE_SKINNING
attribute vec4 skinIndex;
attribute vec4 skinWeight;
#endif

    uniform vec3 LightPosition;
    const float SpecularContribution = 0.3;
    const float DiffuseContribution = 1.0 - SpecularContribution;
    varying float LightIntensity;

ees
varying vec2 MCposition;

展开全文 >>
